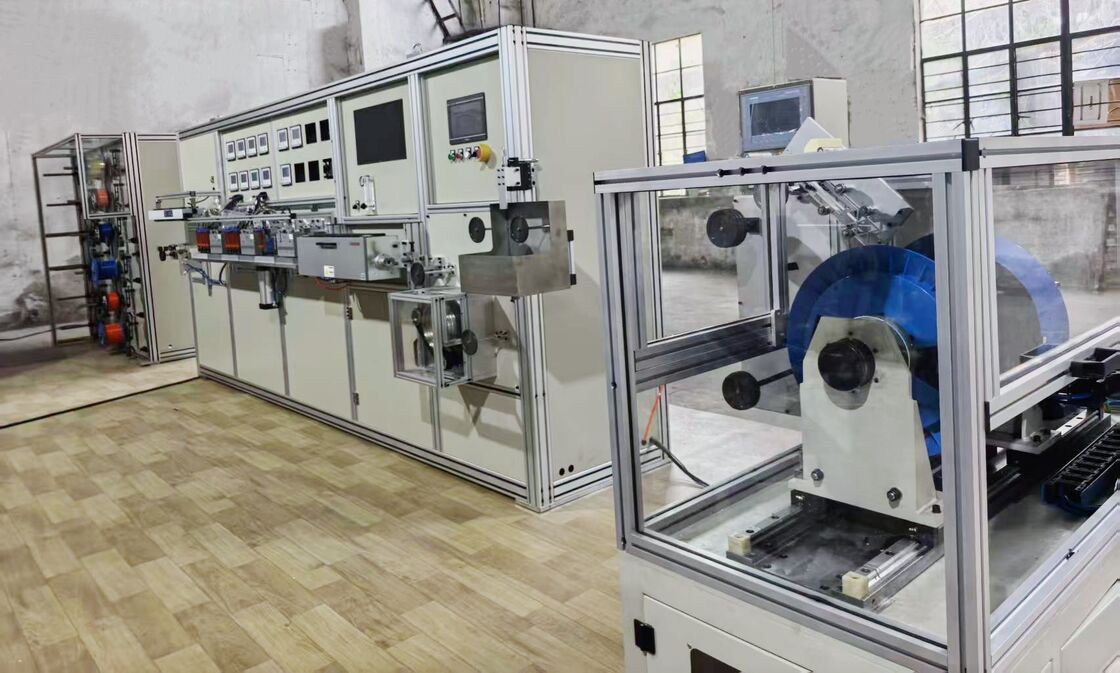

Ligne de production de rubans de fibre optique en toile d'araignée

Ligne de production de ruban de fibre optique en toile d'araignée

1. Application

Cette ligne de production est principalement utilisée pour produire des rubans de fibre optique en toile d'araignée avec 6 cœurs ou jusqu'à 12 cœurs. Modèles de liaison programmables et impression de codes-barres (identification du ruban).

2. Données techniques principales

2.1 Vitesse de structure 500m/min

2.2 Vitesse de production 260m/min

2.3 Taille du bobineur de fibre Φ236×Φ160×108mm

                                          Φ236×Φ160×235mm

                                           Trou de l'axe Ф25.4mm

                                           Poids du bobineur 10kg

2.4 Taille du bobineur de fibre

     Diamètre extérieur du bobineur 410mm

    Largeur du bobineur 391mm

   Diamètre du trou de l'axe 50.8mm

   Poids du bobineur 20kg

2.5 Précision de mesure ≤1‰

2.6 Tension de bobinage réglable séparément, 1N~10N, erreur admissible ±0.05N

2.7 Pas de mouvement réglable, plage 0.1-5.0mm, précision 0.01mm

2.8 Atténuation supplémentaire ≤0.02dB/km (à 1310 et 1550 nm)

2.9 Pureté de l'azote ≥99.99%

2.10 Pression d'air 0.5MPa

2.11 Température de fonctionnement 20～25℃

2.12 Longueur de la ligne 9m

2.13 Couleur de la ligne désignée par l'acheteur

2.14 Direction de la ligne désignée par l'acheteur

2.15 Tension désignée par l'acheteur

3. Configuration de la lignes

3.1 12 bobines de dévidage de fibre optique

3.2 Plateforme de réglage du guide-fibre et de la filière

3.3 Système d'alimentation en résine

3.4 Système de distribution de colle à espace

3.5 Dispositif de durcissement UV comprenant un système de contrôle électrique

3.6 Système de surveillance de la distribution de colle

3.7 Support d'imprimante à jet d'encre

3.8 Cabestan

3.9 Bobineur avec mouvement

3.10 Système de contrôle électrique
