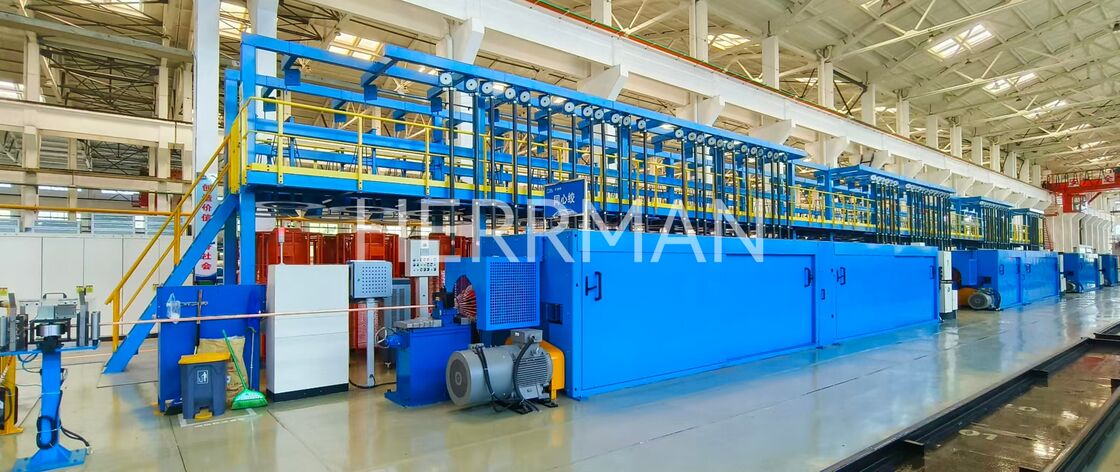

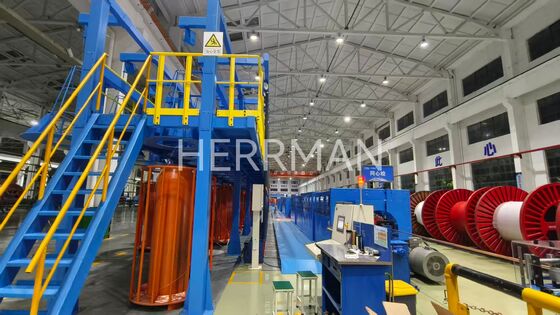

Toronneuse concentrique

Machine de retordage concentrique 61B

Composant de machine

• Retordeuse 6B mode bobine simple 6 / 1000
• Dispositif de dévidage 6B
• Support de filière d'assemblage de fils
• Retordeuse 12B mode bobine simple 12/ 1000
• Dispositif de dévidage 12B
• Support de filière d'assemblage de fils
• Retordeuse 18B mode bobine simple 18 /1000
• Dispositif de dévidage 18B
• Support de filière d'assemblage de fils
• Retordeuse 24B mode bobine simple 24/1000
• Dispositif de dévidage 24B
• Support de filière d'assemblage de fils
• Dispositif à double cabestan Ø 2000mm

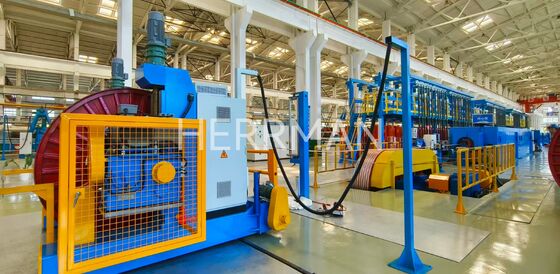

• Bobineuse portique Ø 3150mm
• Contrôle électrique

Instruction de machine

a) Contrairement aux retordeuses rigides traditionnelles, cette machine adopte une structure concentrique, la bobine de dévidage coïncide avec l'axe de rotation de la retordeuse, et chaque fil dans la retordeuse correspond à une bobine. La bobine est utilisée pour le dévidage, le retordage ou le bobinage jusqu'à la bobine pleine.

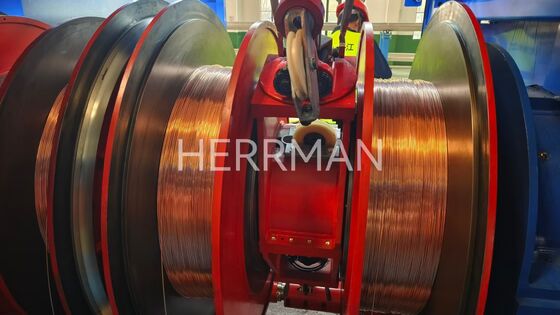

b) Toutes les deux bobines de stockage à l'intérieur de la retordeuse partagent un jeu de doubles ailes, qui sont installées entre les deux bobines. Il y a plusieurs jeux de doubles ailes à l'intérieur de l'arbre tubulaire central, qui représentent la moitié du nombre de fils guides de la couche retordue. Chaque jeu correspond à deux bobines de fil, et les ailes sont connectées aux parties fixes à l'intérieur du tube central. Les roulements à billes supportent les bobines pour qu'elles tournent librement.

c) La bobine fonctionne alternativement en mode retordage et en mode bobinage. Les fils à l'intérieur des bobines de stockage entrent dans le tube central par les ailes, entrent dans le plateau de distribution de fils par le système de guidage de fil interne et sont retordus dans le plateau de distribution de fils. Après le retordage, il est rembobiné sur une bobine vide à l'aide d'un système de dévidage fixe.

d) La retordeuse adopte un frein pneumatique à disque. La pression d'air est contrôlée par le cycle de service de la bobine, afin d'assurer la stabilité du pas lorsque la machine s'arrête.

e) Système de traverse de rembobinage. Le rembobinage et la traverse s'arrêtent automatiquement lorsqu'ils atteignent la longueur préréglée. La bobine de stockage est entraînée par friction de roue du rembobinage.

f) En mode retordage de la bobine, la tension est contrôlée par un amortissement par friction mécanique pour assurer une tension constante du fil de la bobine pleine à la bobine vide dans la bobine de stockage.

g) Réglez les paramètres requis pour le processus de retordage sur le panneau de commande de l'équipement. Affichez toutes les informations nécessaires (vitesse, vitesse de ligne, longueur du produit et paramètres de processus), l'affichage des alarmes (erreur et temps d'affichage) et les données du produit (diamètre, pas) sur l'écran d'affichage.

h) Cette machine est adaptée au retordage compressé et non compressé de fils de cuivre retordus, de fils d'aluminium retordus de conducteurs ronds des tailles suivantes

1.1. Plage de diamètre de fil de cuivre : Ø1.5 - 4.0mm

1.2. Résistance du fil de cuivre : 200 - 290N/mm2

1.3. Plage de diamètre d'aluminium : Ø1.8 - 4.0mm

1.4. Résistance de l'aluminium : 130 - 210N/mm2

1.5. Diamètre du produit : max Ø28mm

1.6. Direction de retordage gauche et droite

1.7. Vitesse et puissance moteur :

1.7.1. Retordeuse 6B : 500 tr/min 30KW

1.7.2. Retordeuse 12B : 500 tr/min 55KW

1.7.3. Retordeuse 18B : 500 tr/min 110KW

1.7.4. Retordeuse 24B : 500 tr/min 110KW

1.8. Vitesse de ligne de retordage max 132KW: 120m/min

1.9. Vitesse de rembobinage max 200m/min

1.9.1. Moteur de rembobinage 6B 22KW

1.9.2. Moteur de rembobinage 12B 30KW

1.9.3. Moteur de rembobinage 18B 37KW

1.9.4. Moteur de rembobinage 24B 45KW

1.9.5. Moteur de traverse 3.5KW

1.10. Plage de pas : 40 -800mm

1.11. Méthode de synchronisation : axe électronique

1.12. Temps d'accélération nécessaire inférieur à 90S

1.13. Temps d'arrêt normal nécessaire <100S erreur de pas ≤±2%

1.14. Arrêt rupture de fil <30S erreur de pas ≤±5%

1.15. Arrêt d'urgence <10S (pas non garanti)

1.16. Puissance totale absorbée : env. 730KW

1.17. Taille de la bobine de stockage à l'intérieur de la retordeuse

1.17.1. Diamètre extérieur : Ø1000mm

1.17.2. Diamètre du fût : Ø490mm

1.17.3. Largeur intérieure : 180mm

1.17.4. Capacité : 105dm3
